こんにちは、ヒロシtype61です。
前回は中央ターンテーブルの塗装作業を行いました。
今回はターンテーブルを電飾していきます。
第1回目はこちら

ではさっそく、ターンテーブルの電飾ギミックを製作していきます。

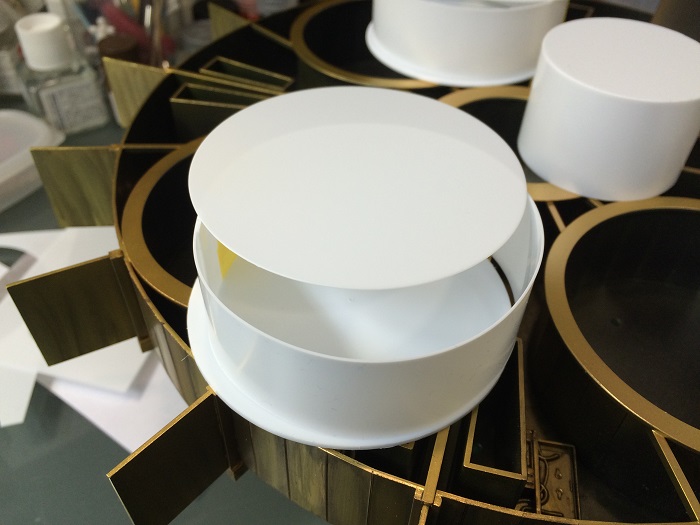

まずは0.5mmのプラ板でLEDを仕込むケースを作ります。

大小の円柱が収納出来るように工作しています。

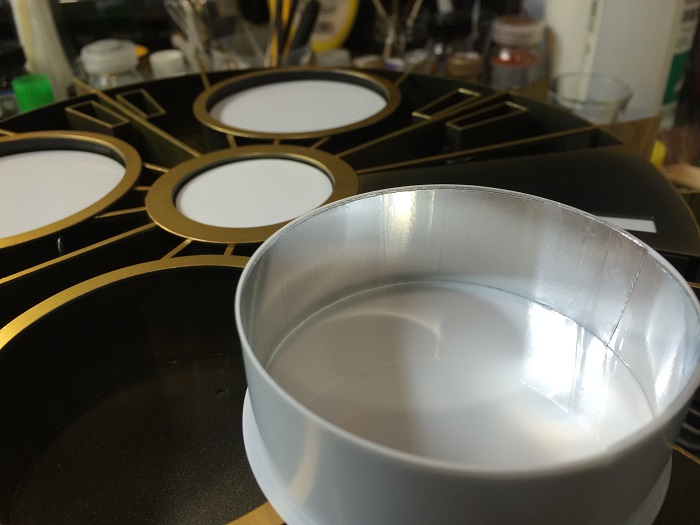

各円柱の内側にはアルミテープを貼り、光りの洩れと反射効率をアップさせます。

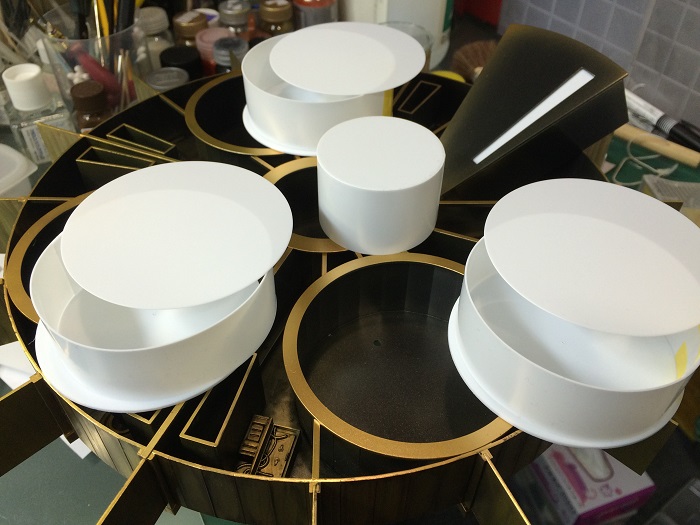

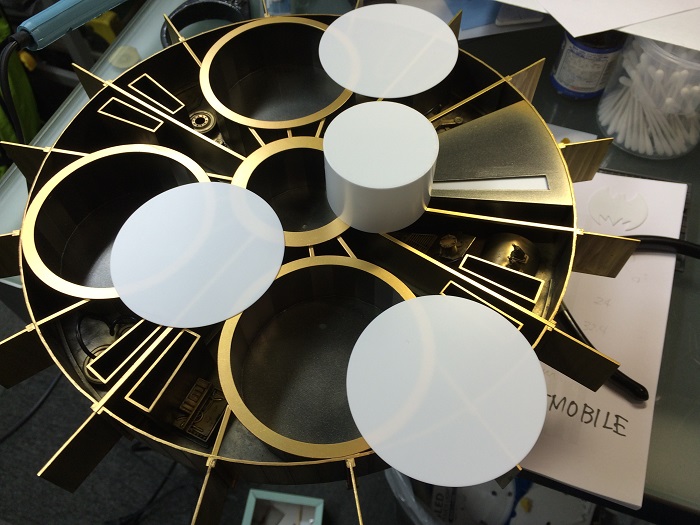

収納ケースはターンテーブルの枠内にすっぽりと収まります。

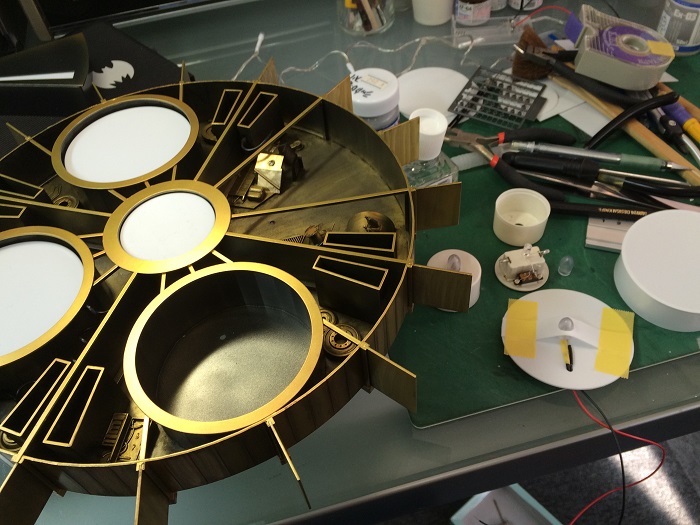

ここから各円柱ごとに電飾を行っていきます。
一番大きな円形部分には(A)の機材で使ったものを使います。

分解して基部を作ります。

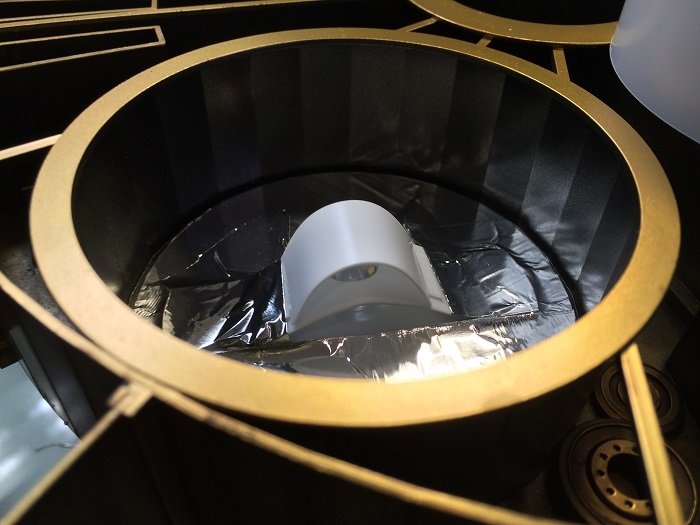

光りの乱反射を無くすために0.5mmのプラ板で囲みます。

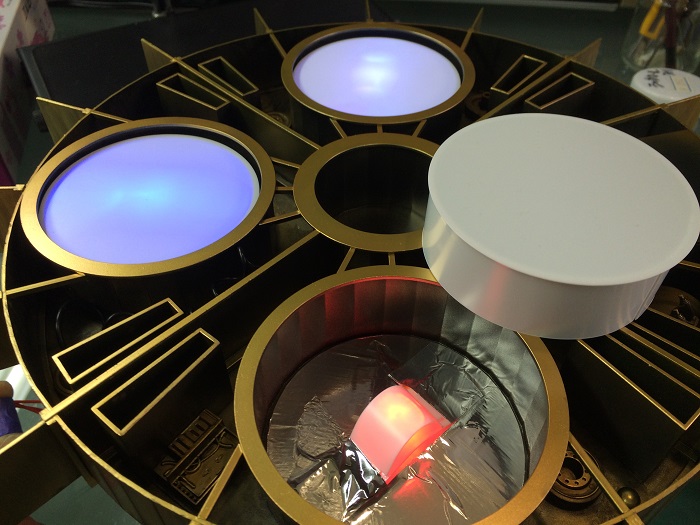

良い感じになりました。上からカバーをかぶせてみます。

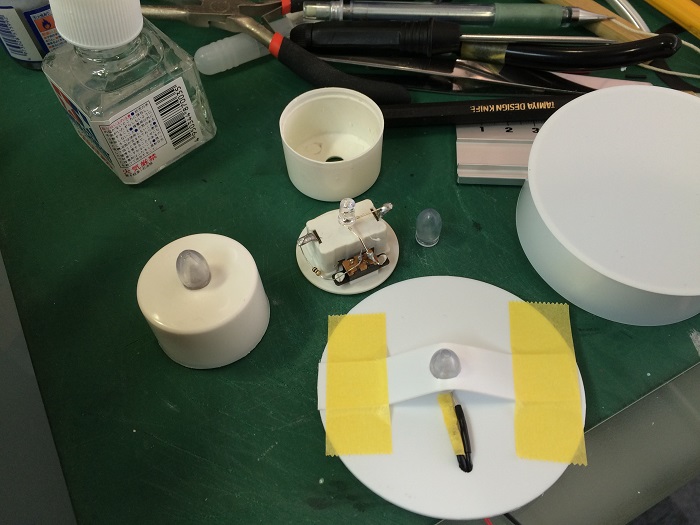

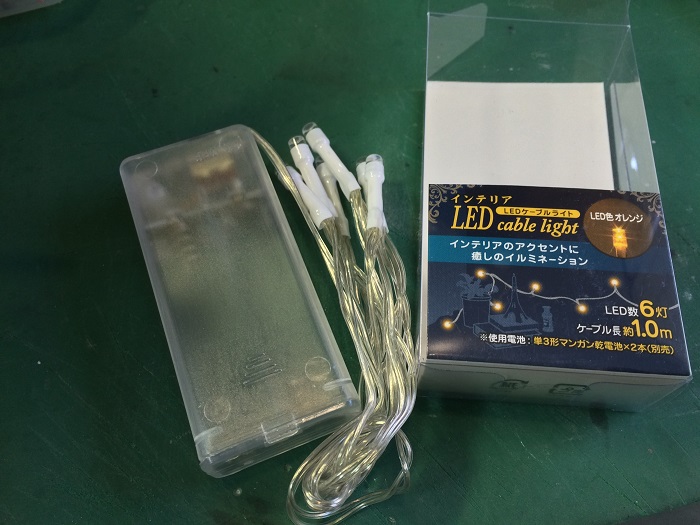

100円ショップで良い物を見付けて来ました。

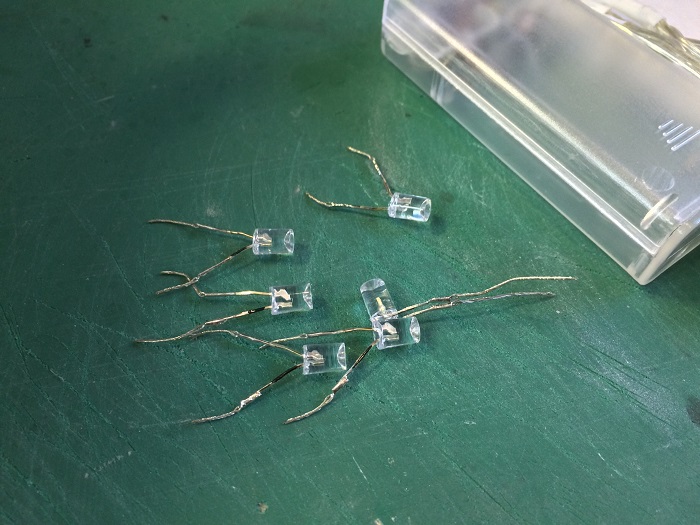

これを分解してLEDのみを使います。

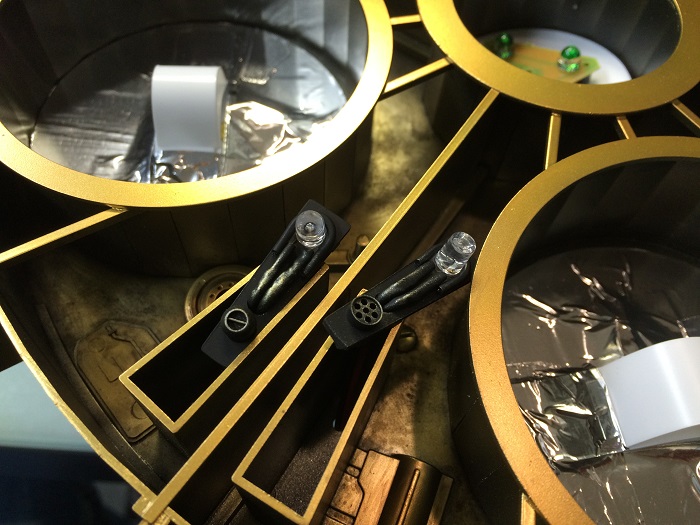

基部を作り、電飾基盤は黒く塗装しました。
これを八ヶ所あるスリットの各部分にはめ込みます。

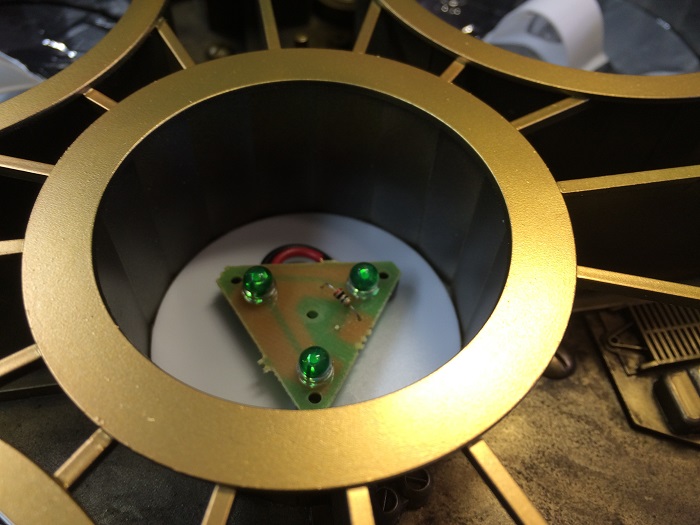

ターンテーブルの中央部分はグリーンの明るめなLEDを仕込み、これでほぼ電飾のギミックは完成です。

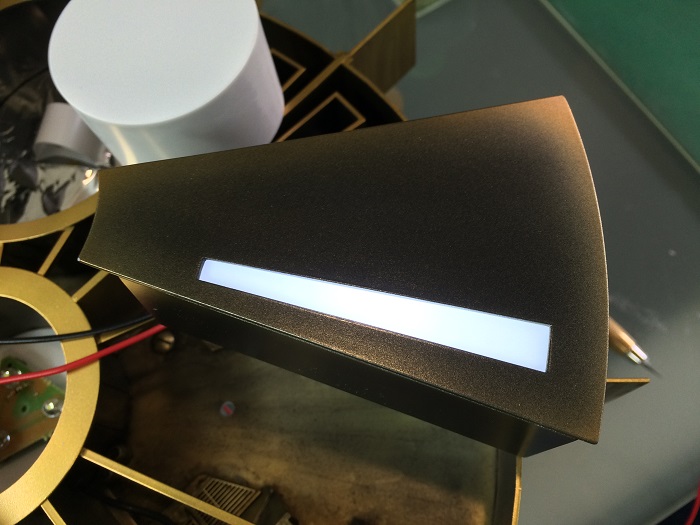

ショートケーキみたいな箇所も電飾を施します。ここにはBATMANの文字でも入れたいと思います。

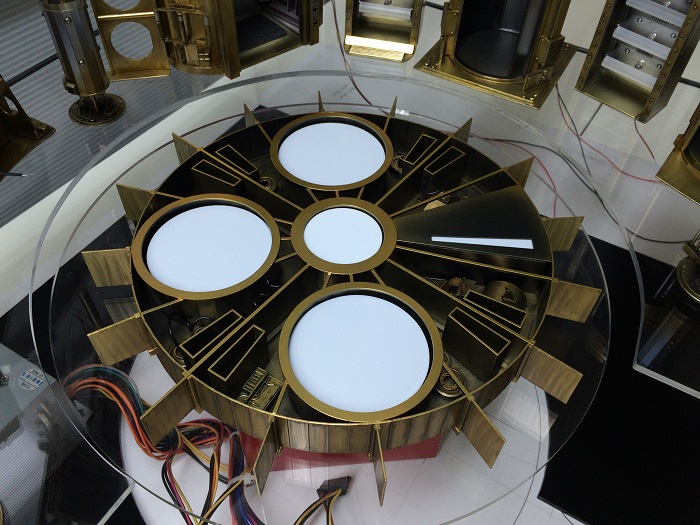

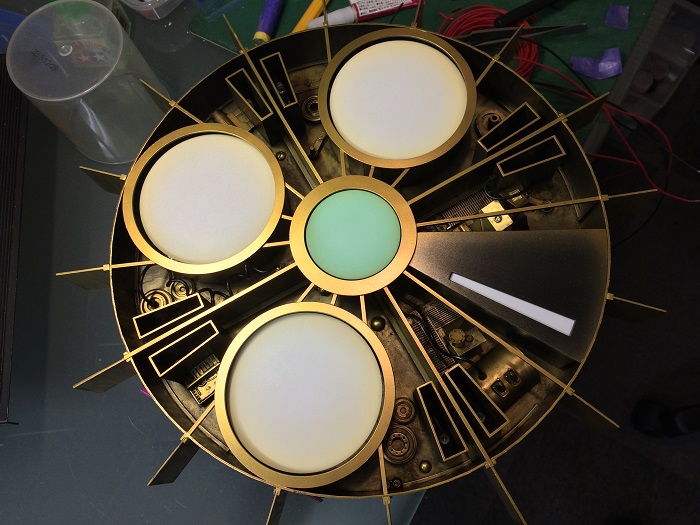

ターンテーブルが完成しました。発光箇所は少し褪せた感じにエイジング塗装しています。


次回は配線をまとめ、いくつかの機材の光の色合いを調整したいと思います。
